1.用途

抓斗式格柵用在溢流堰前、調蓄池前或污水處理廠前等位置，用于攔截漂浮物和固體顆粒物，并將漂浮物和固體顆粒抓起，通過撇渣裝置將所攔漂浮物和固體顆粒物收集到垃圾箱內。

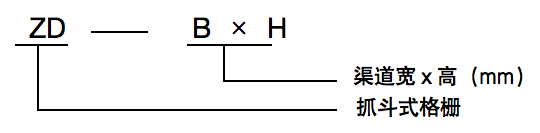

2.型號說明

3.結構及工作原理

3.1 結構

抓斗式格柵由格柵主體、油缸、液壓站、液位計、控制系統等組成。其中格柵主體由格柵本體、抓斗部位、撇渣部位、油缸、液壓站以及控制系統組成，可單獨配置控制柜和液壓站，也可與系統的其它設備聯動控制。

3.2 工作原理

   在格柵的上游進水口，一般配置有液位傳感器，當水位到達設定高度后，格柵啟動自動運行，提升油缸帶動抓斗部來回運動，將附著在格柵上的污染物清除，旋轉油缸帶動撇渣部與抓斗相互作用，將所抓漂浮物撇到垃圾收集箱。當調蓄池水位下降到設定值后，格柵會運動到初始位置并自行停止運行。

4.特點

4.1能實現自動攔渣-撈渣-撇渣-收渣的作用，液壓缸驅動可靠性高。

4.2油路設置壓力保護裝置，防止格柵運行過程中出現卡阻。

4.3自動化程度高，分離效果好，維護方便。

5. 安裝方式

5.1附壁式安裝。

   5.2行程開關安裝以現場油缸行程調節為準。

   5.3 超聲波液位計的安裝位置應避開旋流干擾。

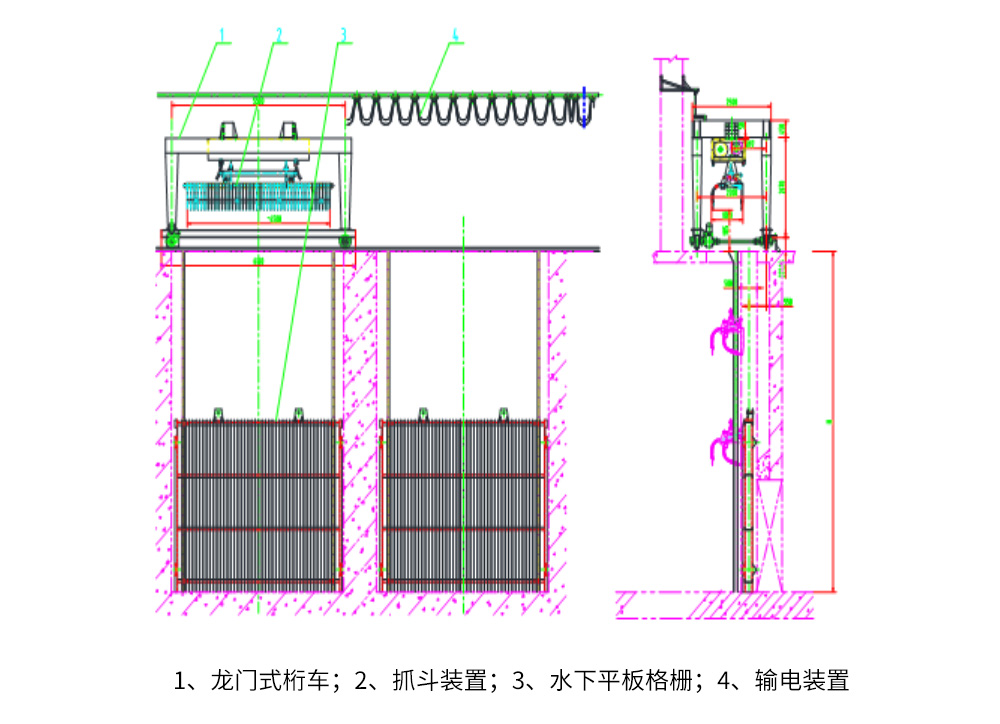

6. 結構示意圖
