液動堰門

1.  用途

液動堰門適用于管道、箱涵或渠道中，可以起到?jīng)_洗、防倒灌、調節流量的作用，本設備開啟運行可向上或向下運行，以下簡稱堰門。

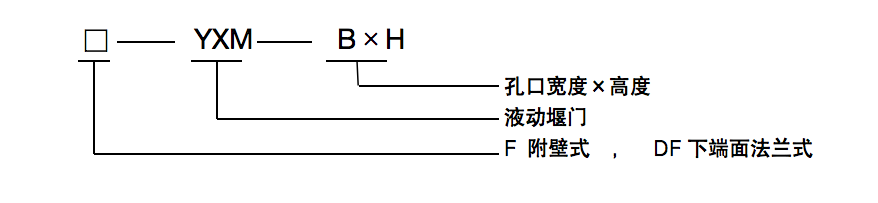

2. 型號說明

3. 結構及工作原理

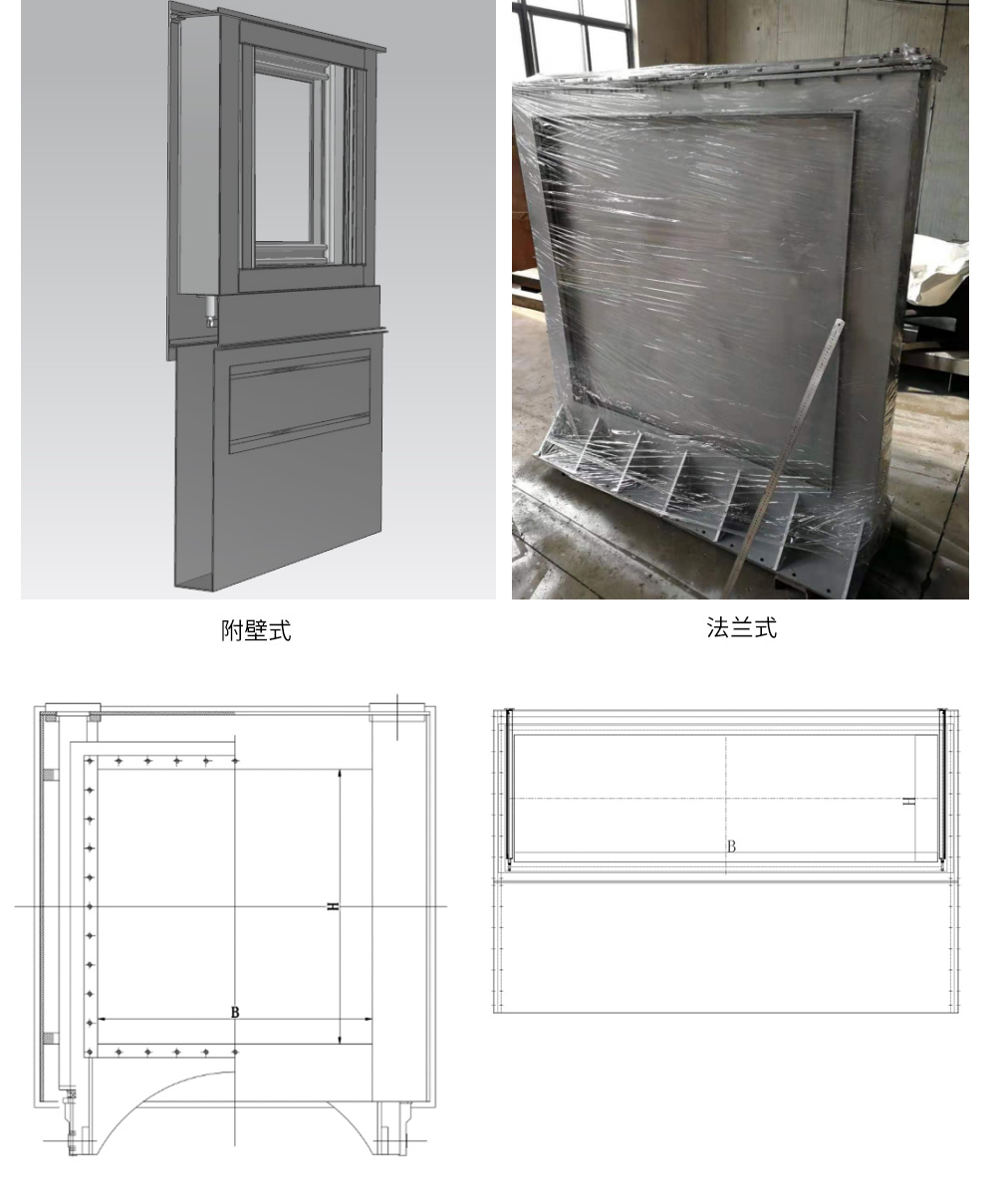

3.1 結構

a.堰門主要由堰板、堰框、液壓缸、密封件、導向槽等組成。

b.堰門系統結構主要由堰門、控制箱（含液壓系統及附件）、超聲波液位計、檢修閘槽等組成。液位計檢測堰門兩端水位轉換為電信號給控制系統，驅動堰門兩側油缸使堰門板升降，門板兩側在導向槽中上下滑動，導向槽兩側及及底部裝有密封橡膠件起密封作用（三面或四面密封），同時堰門可配備自動控制系統，實現無人值守自動控制，也可遠程監控堰門實時狀態。堰門可根據需要停止在任意位置，也可以快速開啟。因此下開式堰門具有調節流量控制上游水位、沖洗、防倒灌等多種功能。

3.2 工作原理

    堰門采用液壓驅動堰門板向上/向下運動，完成堰門板關閉/開啟動作。

3.2.1 沖洗功能

傳感設備檢測到管道或箱涵積累有淤泥、贓物時，傳輸信號給自動控制系統并驅動啟閉油缸工作，堰門板向上運動關閉，上游水位逐漸上升；超聲波液位傳感器采集到最 高水位時，反饋數據到控制系統開始驅動啟閉油缸工作，堰門向下運動打開，利用上下游水位差蓄能完成一次沖洗過程。

     3.2.2  水位控制功能

  控制系統通過超聲波水位傳感器對上下游水位檢測，同時采集堰門的開度位置信號進行計算后，根據事先設定的水位狀態控制指令驅動油缸工作，使堰門隨水位上升或下降，使水位始終維持預設高度。

     3.2.3  流量控制系統

        控制系統通過超聲波水位傳感器對上下游水位進行檢測，同時采集堰門的開度位  置信號進行計算后，發出控制指令調控堰門的上升和下降高度，使排水量達到預設值，實現恒定流量。

4. 特點

4.1 結構緊湊，不占用上部安裝空間，不影響地面景觀布置；

4.2 堰門板可在任意位置高度停止；

4.3 堰門可就地或遠程監控；

4.4 堰門主要由不銹鋼制作，具有很高的耐腐蝕性。

4.5 可以雙向密封；

4.6 維護簡單，使用壽命長。

5. 說明

    5.1 適用介質：生活污水、雨水等污染水體，訂貨時需注明。

     5.2 堰門規格尺寸可按要求定制。

 5.3 工作溫度：0~60℃。

5.4 訂貨時注明使用的防銹材質。

5.5訂貨時說明堰門在該工況所起到的作用，及液壓站放置位置。
