1.用途
集成液壓啟閉機適用于有景觀要求的各類水利、市政工程、其結構簡單，運行平穩、安裝方便，可以省去不少水閘附屬設施，降低工程造價。
2.工作原理
集成液壓啟閉機是以電機為動力源，電機正反向運轉帶動雙向油泵輸出壓力油，通過油路集成塊來驅動活塞桿進行位移反復運動，從而實現閘門的啟閉功能。它以液壓缸為主體，分別由油泵、電動機、油箱、濾油器、集成液壓控制閥組、電器控制箱等組合而成，可根據啟閉機的工作特性設計不同的油路 形式來滿足工作要求。
3.訂貨須知
集成液壓啟閉機訂貨時用戶必須提供啟閉機的型號、行程、啟閉閘門的速度等相關技術要求，以便我公司根據工程相關參數及要求設計方案和報價。
4集成液壓啟閉機的功能
集成液壓啟閉機按啟閉要求分：單啟、單閉和啟閉三種形式。按調整要求分：啟調速、閉調速、啟閉調速和無須調速。按鎖定形式分：啟鎖定、閉鎖定、啟閉鎖定和無須鎖定。行程控制要求，開度顯示要求。雙吊點集成液壓啟閉機的液壓系統同步裝置、電器控制同步。

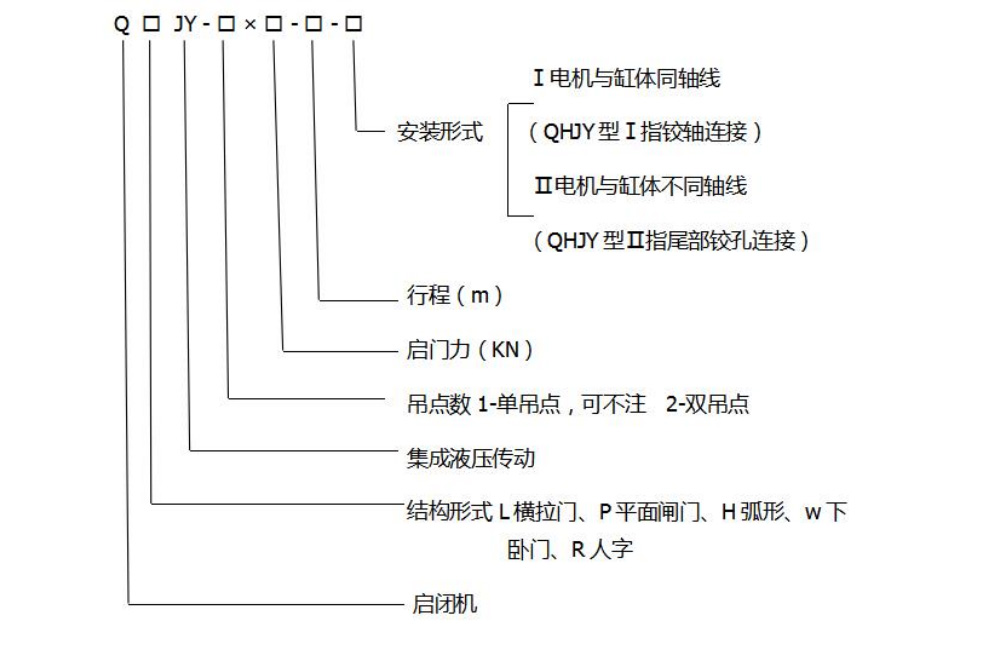

5.型號說明
QLJY系列橫拉門集成液壓啟閉機

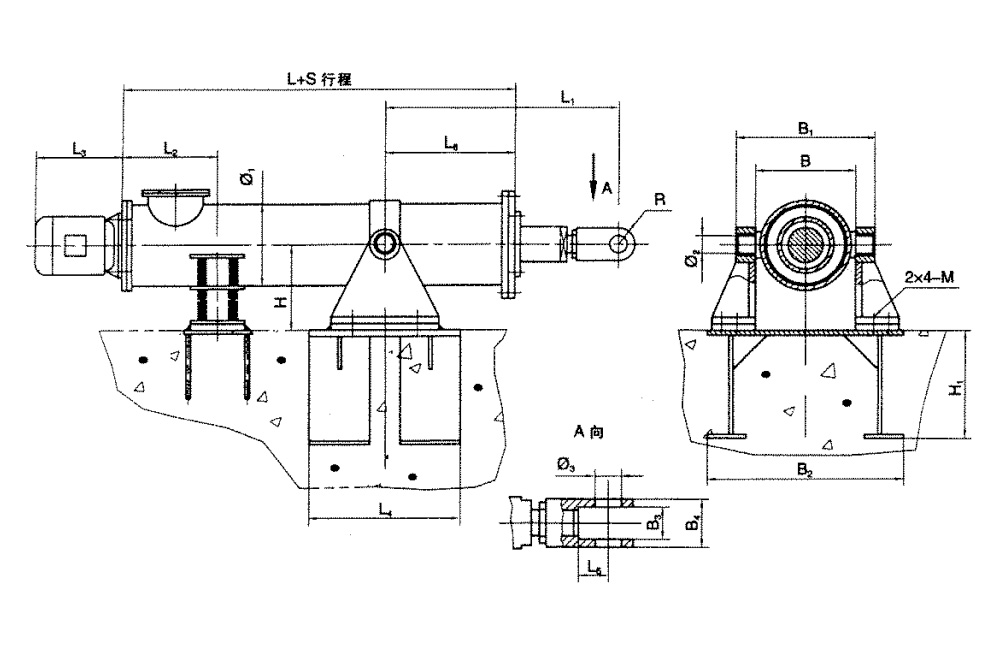

1.外形圖
2.結構特點
具備結構簡單，操作平穩，啟閉機機體可埋在門庫里，隱蔽性較好，土建上無須排架等附屬設施。
3.用途
適合于船閘、水閘及有景觀要求的水利水電工程和市政工程。

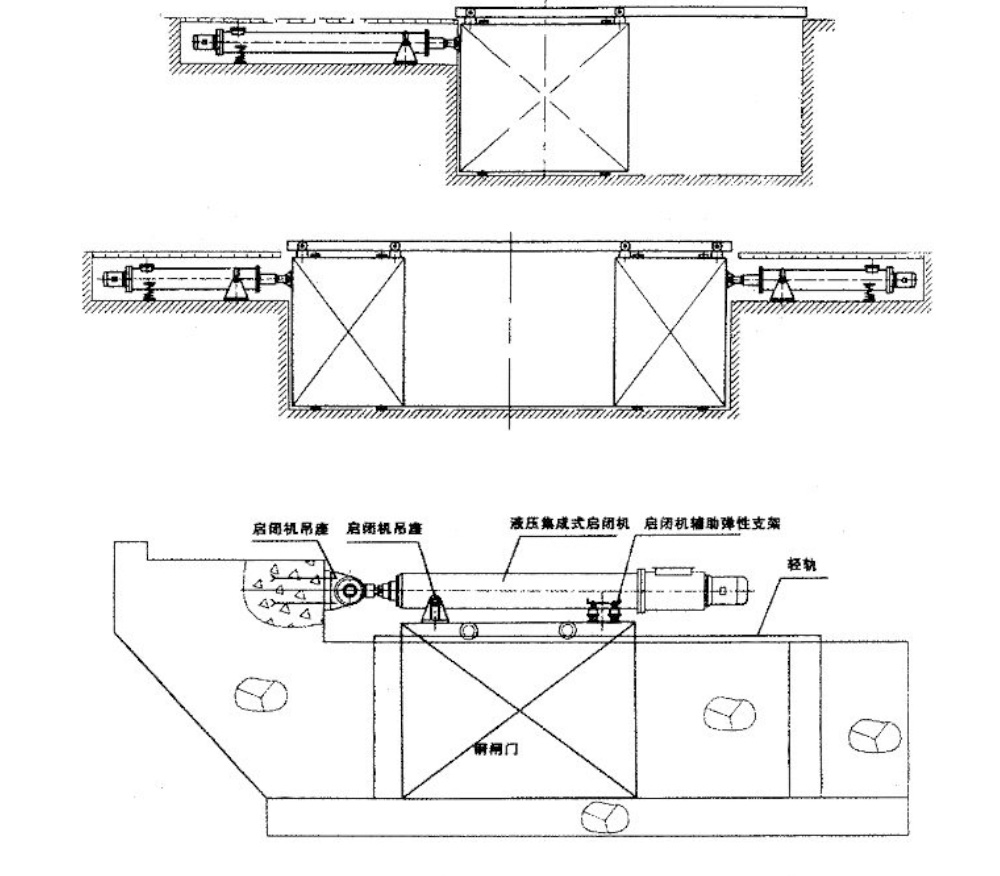

4.安裝形式示意圖
QPJY系列平面門集成液壓啟閉機
1.用途
適用于各種寬度的中小型水利、水電及市政工程的閘門，也可用于平面事故閘門。
2.結構特點
具備結構簡單，無需設立液壓站及泵房，安裝方便，現場接通電源即可工作。可代替目前螺桿啟閉機。

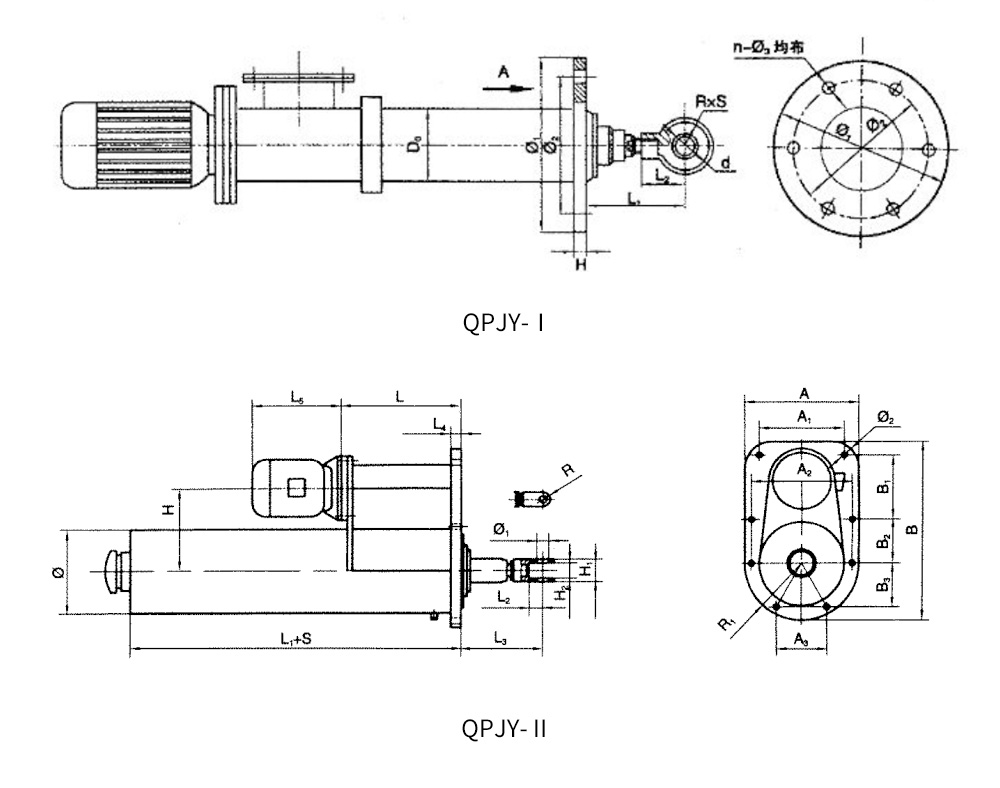

3.外形及安裝連接尺寸

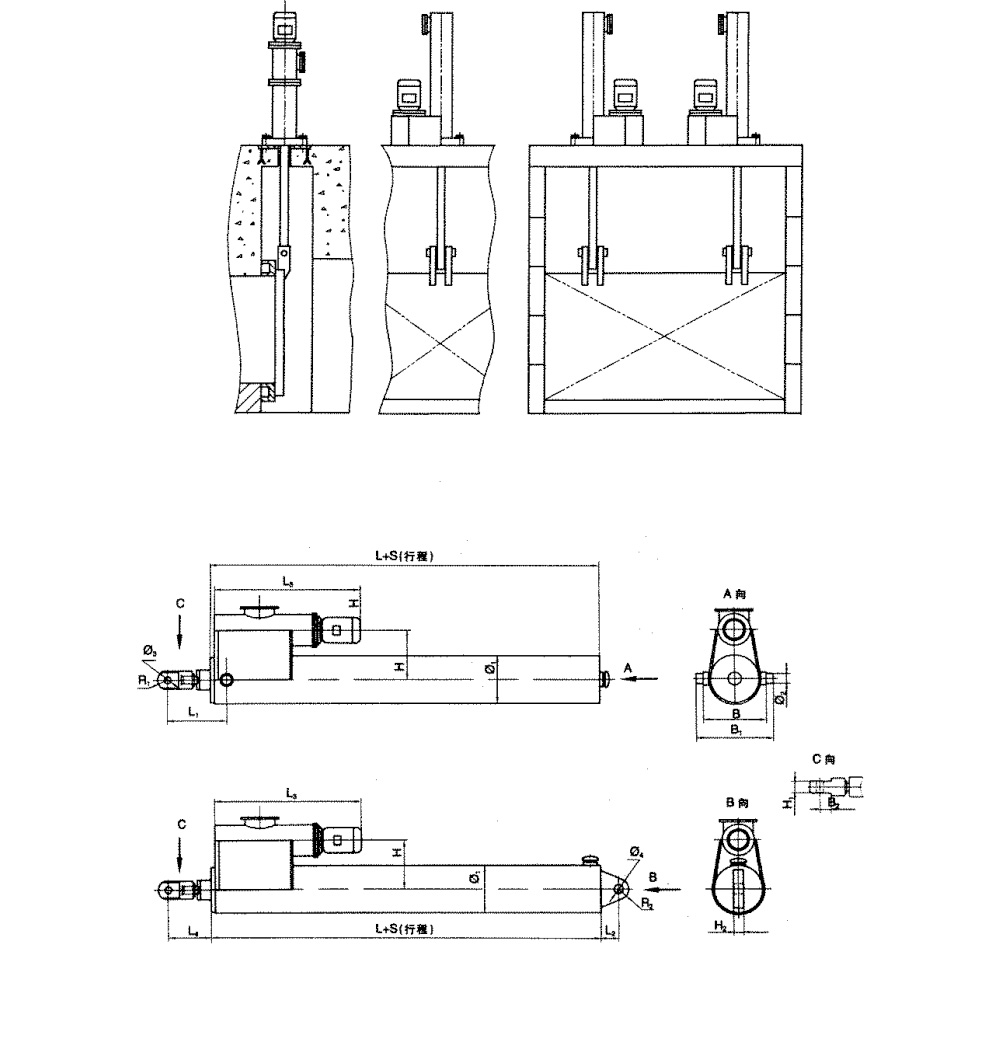

4.安裝形式示意圖
QHJY系列弧形門集成液壓啟閉機
1.結構特點
啟閉機結構緊湊，液壓傳動效率高，壓力損失小，運行平穩，便于在各種建筑物上布置，雙吊點同步效果較好，（參考雙吊點同步說明）。無需設立液壓站及泵房，簡單方便，現場接通電源即可工作。
2.用途
適合各種水利、水電、市政工程弧形閘門的啟閉

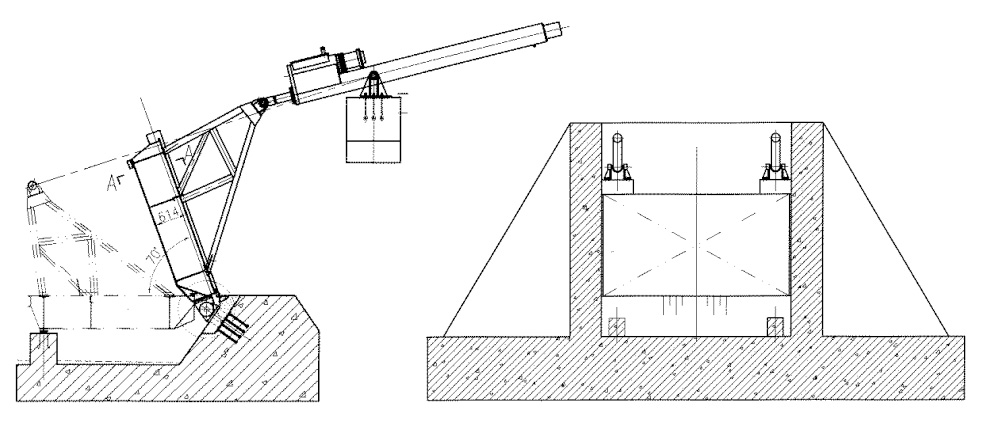

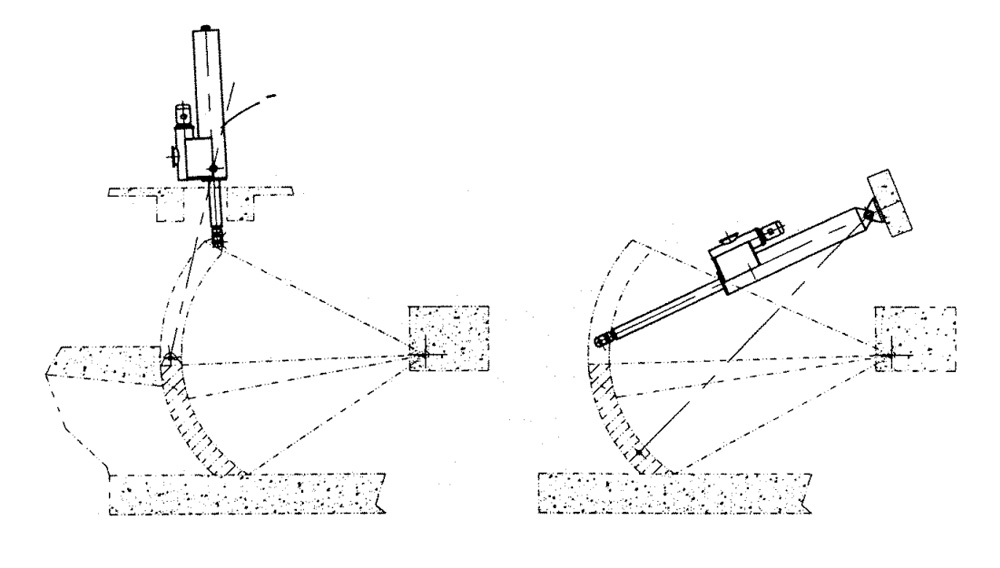

3.安裝形式示意
5.QWJY安裝示意圖
QRJY系列人字門、一字門集成液壓啟閉機
1.結構特點
具有技術先進、工藝合理、結構緊湊、經濟性好、安裝可靠、維修方便、安裝簡單等優點，隨著啟閉機技術的不斷更新，它將得到日益廣泛的應用。
2.用途
適用于市區、郊區、內河航道、市政、景觀工程中的人字門、一字門的啟閉。

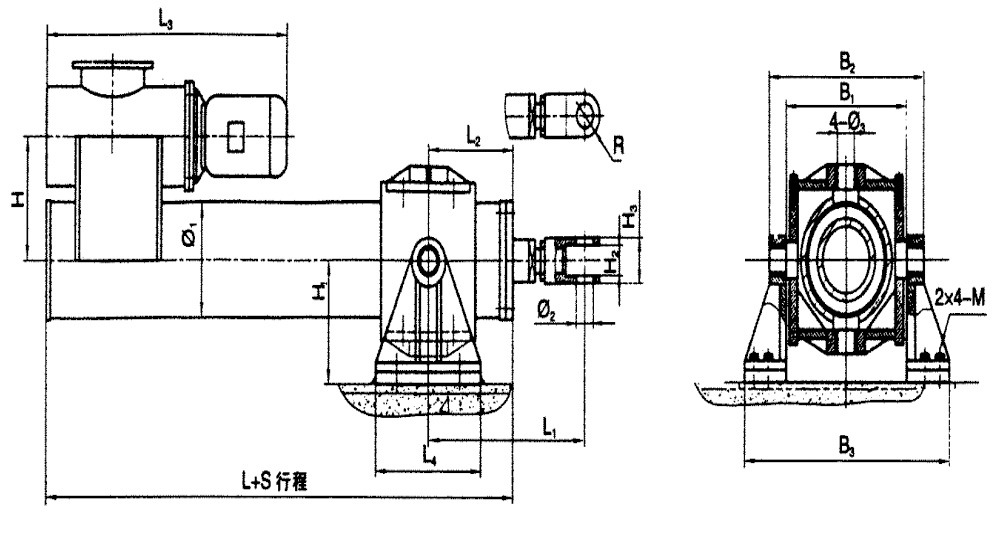

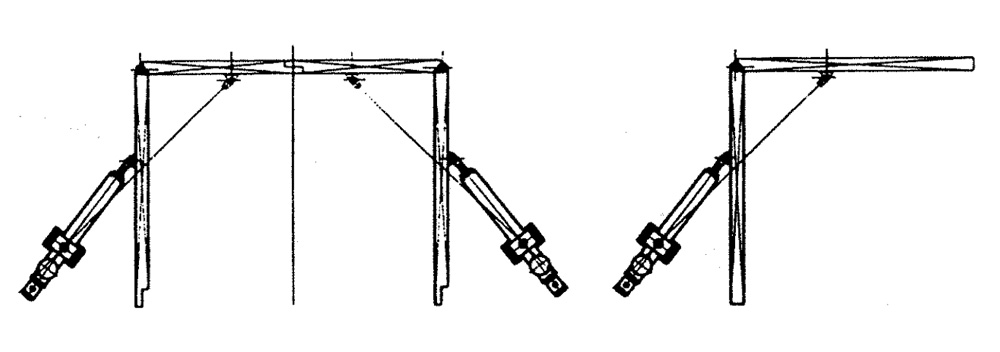

3.安裝連接尺寸示意圖

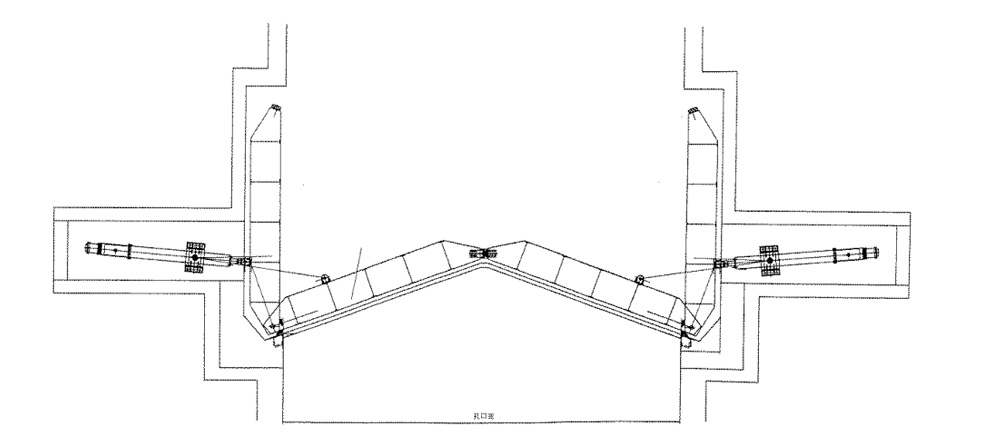

4.QHJY安裝形式示意圖
