1.用途

廣泛用于水利水電工程，普通平面閘門、快速閘門、露頂式弧形閘門。

2.結構原理

液壓?jiǎn)㈤]機由二大系統構成，即液壓傳動系統和電氣控制系統。液壓傳動系統包括動力裝置、控制調節裝置、輔助裝置等。多套啟閉機可共用一個液壓系統。動力裝置一般為液壓泵,它把機械能轉化為液壓能.液壓泵一般采用容積式泵,如葉片泵和柱塞泵.葉片泵和柱塞泵有結構緊湊,運轉平穩,噪音較小,使用壽命長等優點。柱塞泵雖然價格較高,但可以得到高壓、大流量,且流量可調。近年來國內液壓?jiǎn)㈤]機普通采用中高壓,所以大多數采用柱塞泵。另外,因其重要性,液壓?jiǎn)㈤]機的液壓系統一般設置兩套液壓泵,互為備用；控制調節裝置是指液壓控制閥組,包括節流閥、換向閥、溢流閥等閥組,其作用是對液壓油的流量、方向、壓力等方面各自起控制調節作用,以實現對液壓系統的各種性能要求。啟閉機上液壓控制閥大多數是標準元件,并普通采用插裝技術。插裝閥具有組合機能強,集成度高,噪音低,密封性好,機構緊湊,全球維護等優點.選擇不同結構及形式的先導控制閥、控制蓋及集成塊與插裝件組合,便可獲得具有換向、調壓、調速等功能的插裝閥組。雙吊點的液壓?jiǎn)㈤]機因不能像卷揚式啟閉機一樣采用機械同步,故控制閥組需考慮同步措施；輔助裝置包括油箱、油管、管接頭、壓力表、濾油器等.油箱的用途是儲油和散熱,并能沉淀油中雜質,分離油中的空氣和水分等。油管、管接頭把動力裝置、調節控制裝置、液壓缸連接起來,組成一個完整的液壓回路,液壓油中雜質會使運動零件磨損,增加泄露和減少元件的壽命,甚至堵塞閥組等,影響液壓系統的使用,設置濾油器對液壓油進行過濾是十分必要的。電氣控制系統由低壓電屏、操作臺、行程控制和開度顯示儀等組成。

3.工作原理

通過電動機驅動液壓泵形成工作壓力，經液壓介質沿設定的液壓回路閥組將工作壓力送入液壓缸，驅動與活塞桿聯接的閘門工作，形成由電能→機械能→液壓能→機械能，這樣一個能量轉換的工作運程。

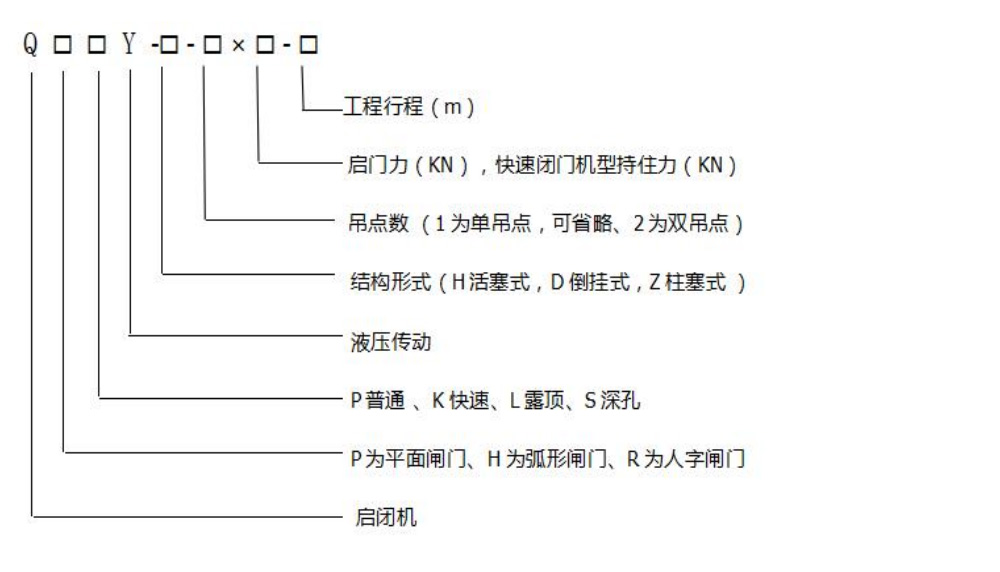

4.型號說明

5.液壓?jiǎn)㈤]機的功能

油缸的過載保護和行程極限保護；液壓?jiǎn)㈤]機的五級調速；閘門的鎖定；閘門閉門時的緩沖保護裝置；閘門雙吊點的同步運行；液壓控制閥組形式；啟閉機的行程控制和閘門開度顯示；液壓傳動系統的配置。以上各項功能選用與否，應根據工程設計要求，向我公司訂貨時提出，以便設計方案和計價。

6.訂貨須知

液壓?jiǎn)㈤]機訂貨時用戶必須提供啟閉機的型號、行程、啟閉閘門的速度等相關技術要求，以便我公司根據工程相關參數及要求設計方案和報價。

QPPY系列平面閘門液壓?jiǎn)㈤]機

1.用途

該系列平面閘門液壓?jiǎn)㈤]機適用于水利，水電工程普通平面閘門的啟閉。

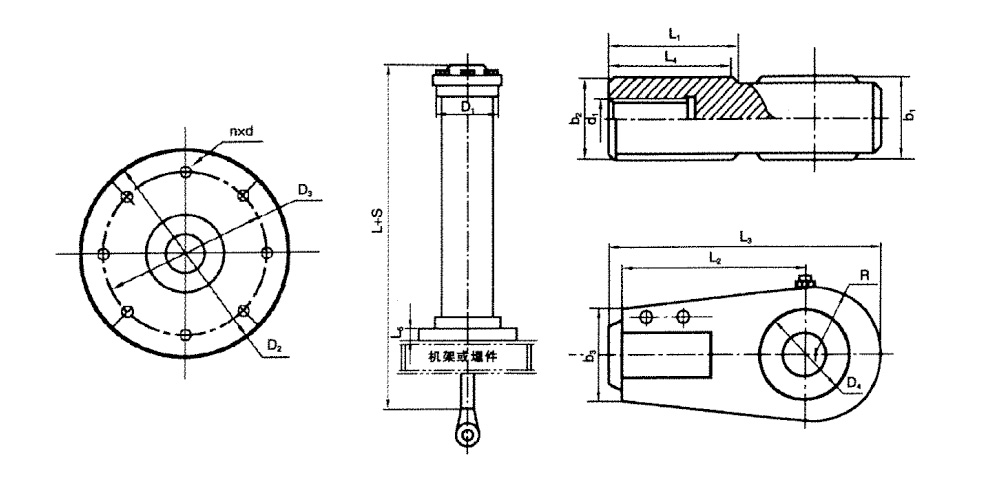

2.QPPY-H外形

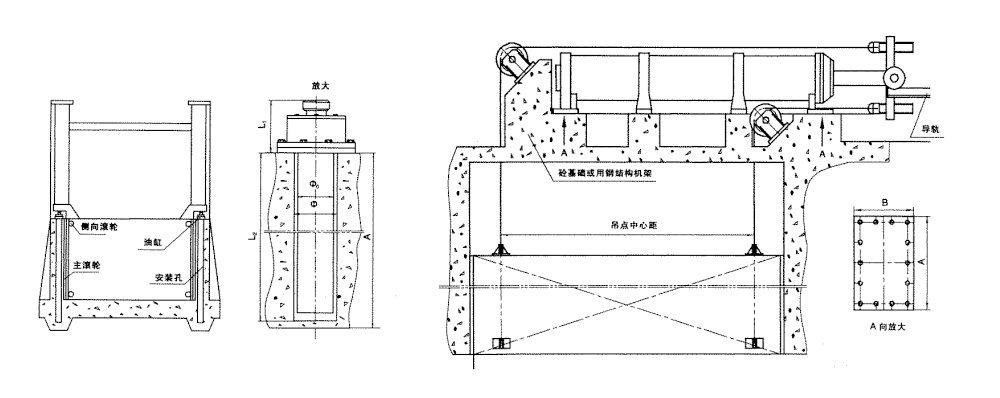

3.QPPY-H安裝形式示意圖

QPPY-D與QPPY-H工作原理類似 ，安裝形式不同見右下圖

QPPY-Z系列

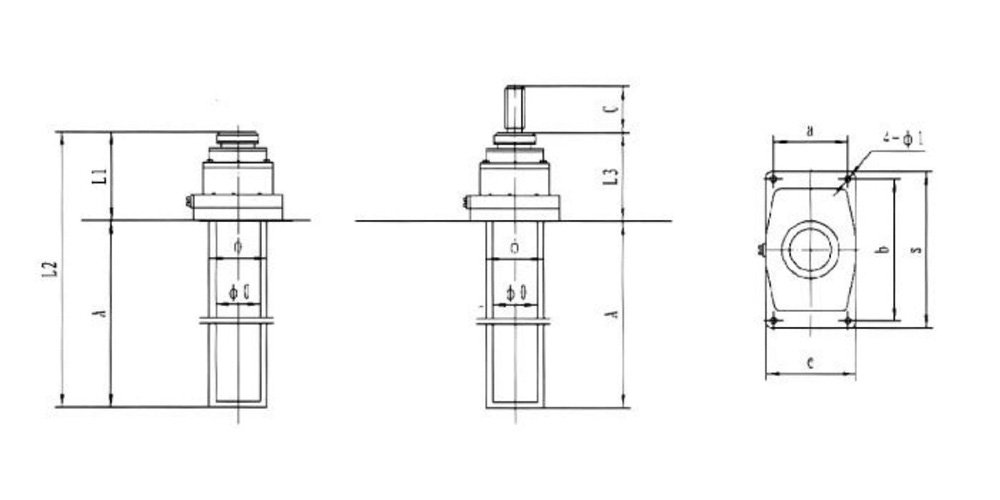

QPPY-Z外形

QPPY-Z安裝形式示意圖

安裝形式的優點：水平安裝；同步；單缸啟閉雙吊點閘門。

注：用于啟閉平面閘門時，吊點在門頂，用于啟閉弧形閘門時，吊點在門門葉下部。

QPKY系列快速閉門液壓?jiǎn)㈤]機為活塞立式固定安裝，主要應用于水電工程平面閘門需快速關閉的場合，其安裝尺寸與QPPY-H系列相同，外形尺寸需設緩沖機構在長度L上略有增加外其余也是與QPPY-H系列相同。

QHLY系列露頂式弧形閘門液壓?jiǎn)㈤]機

1.概述

該系列啟閉機為活塞球鉸耳環鉸接安裝，主要應用于水利水電工程露頂式弧形閘門的啟閉。工作形式為雙缸雙吊點、門后斜置同步運行。

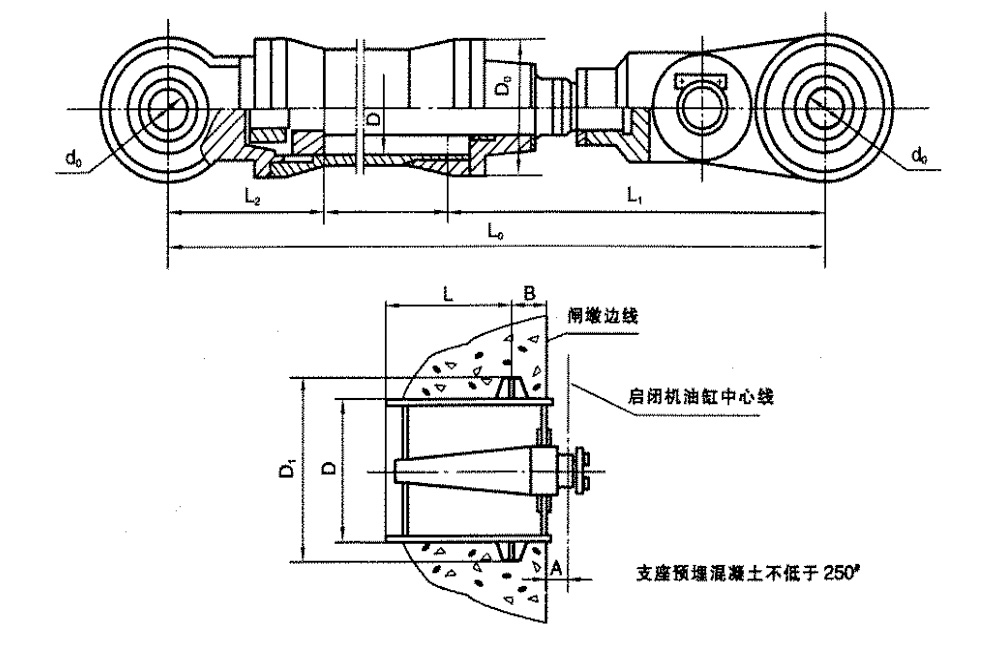

2.外形

4.QHLY安裝示意圖

QHSY系列深孔弧形閘門液壓?jiǎn)㈤]機

1.概述

該系列啟閉機為活塞立式中部鉸軸擺動結構，具有閉門下壓力。主要應用于水利水電工程單吊點深孔弧形閘門的結構。

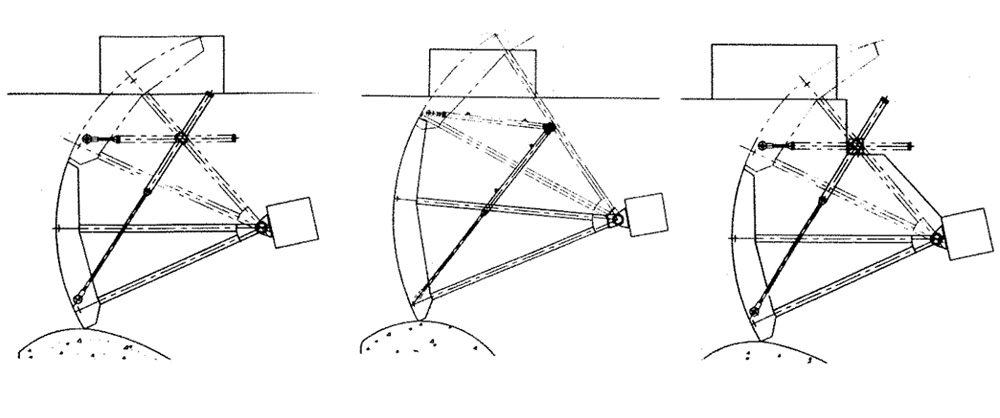

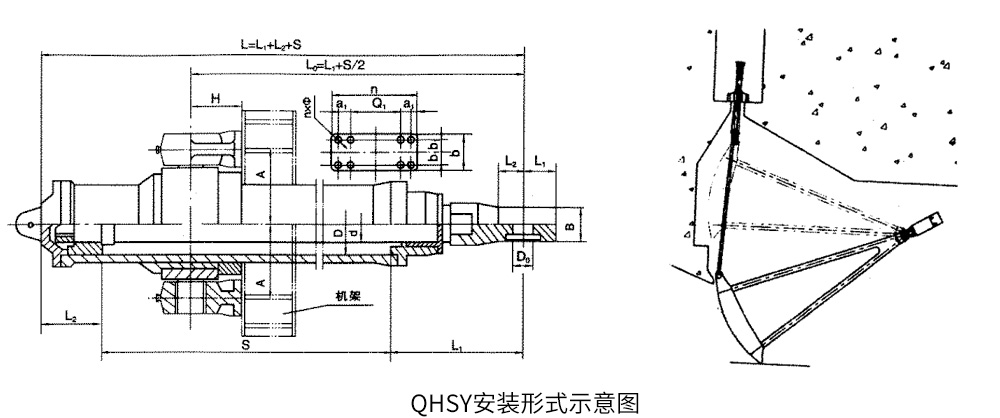

2.安裝形式示意圖

QRY系列人字閘門液壓?jiǎn)㈤]機

1.概述

該系列啟閉機為活塞臥式中部十字鉸軸擺動結構，主要應用于水電樞紐或航道的船閘人字閘門或一字閘門的啟閉。根據工程布置需要，液壓站可一站控制一機，亦可一站控制多機（含控制充、放水閥門液壓?jiǎn)㈤]機）。

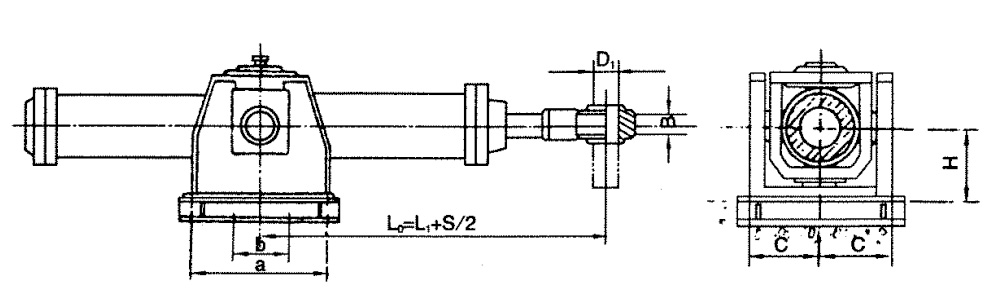

2.人字門液壓?jiǎn)㈤]機外形

液壓泵站的訂貨，必須用戶確定液壓?jiǎn)㈤]機的型號、行程啟閉閘門的速度要求，才能確定具體尺寸，外形見圖，雙系統訂貨時須向廠方提出。

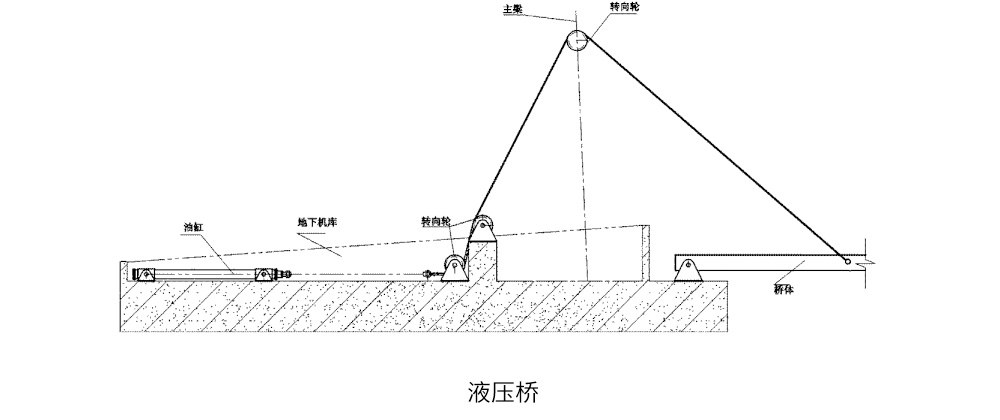

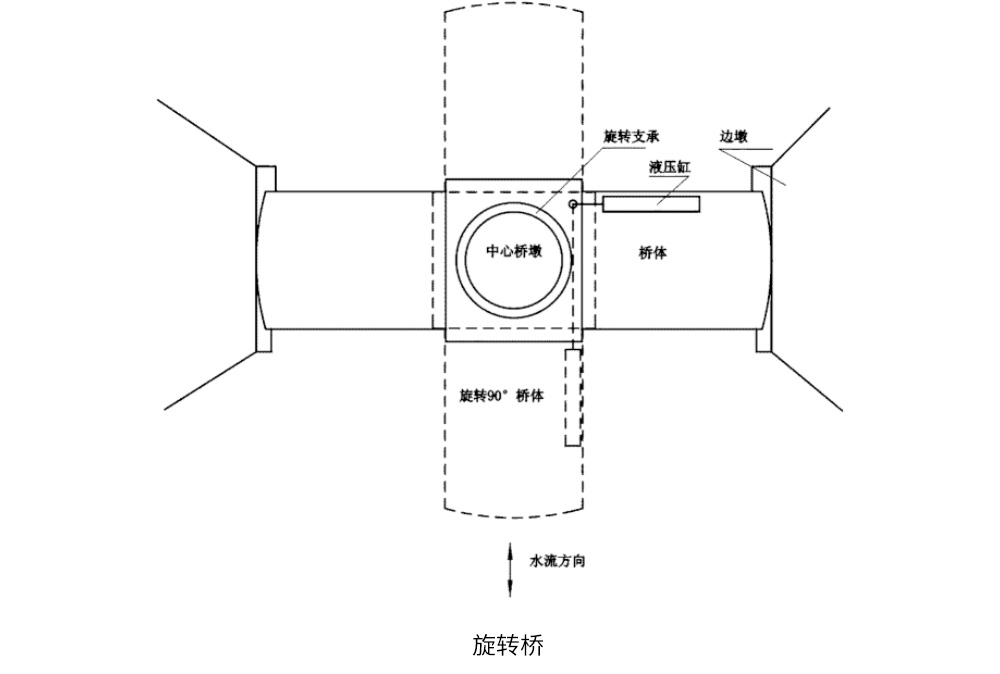

液壓?jiǎn)㈤]機的非標應用
